一.游泳池垫层护栏技术参数：

1. 游泳池垫层技术参数：

1、面板规格：长5000mm×宽242mm，厚30mm壁厚；2.8mm，PVC材质

2、横梁规格：60mm×60mm 异型方管，壁厚：2.5mm；PVC材质

3、立柱规格：60mm×60mm方管，壁厚2.5mm；PVC材质

4、拉杆规格：直径40mm圆管，壁厚：2mm；PVC材质

5、工字型护套规格：60mmx36.6mm,壁厚：3.0mm，PVC材质

6、三角卡扣规格：60mmx60mm,壁厚：2.5mm，ABS材质

7、旋转小卡扣规格：60.2mmx24.5mm,壁厚：5mm PC材质

8、圆套筒规格：40.2mmx29mm.壁厚:2.5mm，PC材质

9、平护板规格：158mmx60mm,壁厚：3.0mm，ABS材质

10、垫层材质：UPVC 塑料；

11、连接螺栓：316不锈钢螺栓；

12、垫层间距：符合或优于我国最新国家标准GB/T28939-2012。垫层立柱间距：纵向 924mm，横向 900mm；

8、垫层成品表面平整光洁，无明显伤痕、凹凸、裂纹等缺陷，垫层板面具有防滑纹路；

9、垫层全部材料为全新原生料加工的、从未使用过的食品级PVC材料；

10、垫层板面具备防磨损并符合国际泳联规定的黑色泳；

11、垫层成品板面与横梁连接，保证垫层板面不移位、不晃动，垫层面板间隙为 8mm，确保泳池水循环畅通和未成年人安全，符合国家标准 GB/T28939-2012；

12、垫层成品的横梁与立柱有防止面板滑动的专用连接卡座，垫层立柱与纵横撑使用防止垫层支架扭动的专用稳固件；

13、垫层结构设计合理、稳固、安全；

14、垫层任意平米位置承载力大于200kg；

2. 游泳池护栏技术参数：

规格型号：UPVC材质；

1、横梁规格：60mm×60mm 异型方管，壁厚：2.5mm；PVC材质

2、立柱规格：60mm×60mm方管，壁厚2.5mm；PVC材质

3、拉杆规格：60mm×60mm方管，壁厚2.5mm；PVC材质

4、竖杆规格：直径40mm圆管，壁厚：2mm；，PVC材质

5、三角卡扣规格：60mmx60mm,壁厚：2.5mm ，ABS材质

6、圆套筒规格：40.2mmx29mm.壁厚:2.5mm ，PC材质

7、平护板规格：158mmx60mm,壁厚：3.0mm，ABS材质

8、连接螺栓：316不锈钢螺栓；

二. 游泳池垫层技术要点说明：

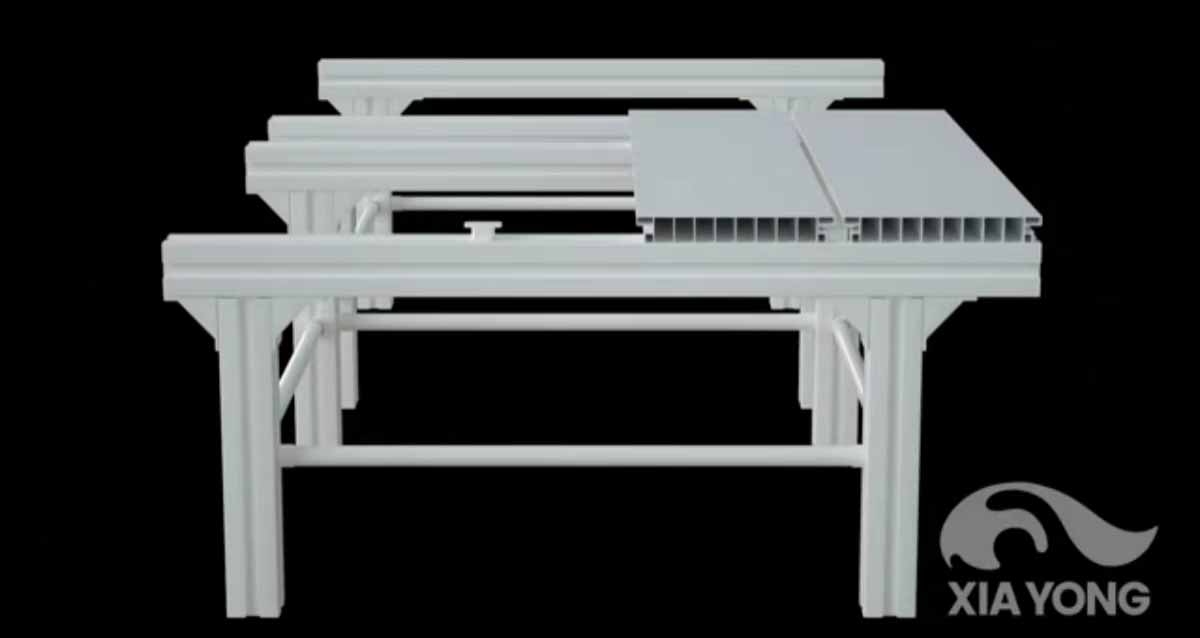

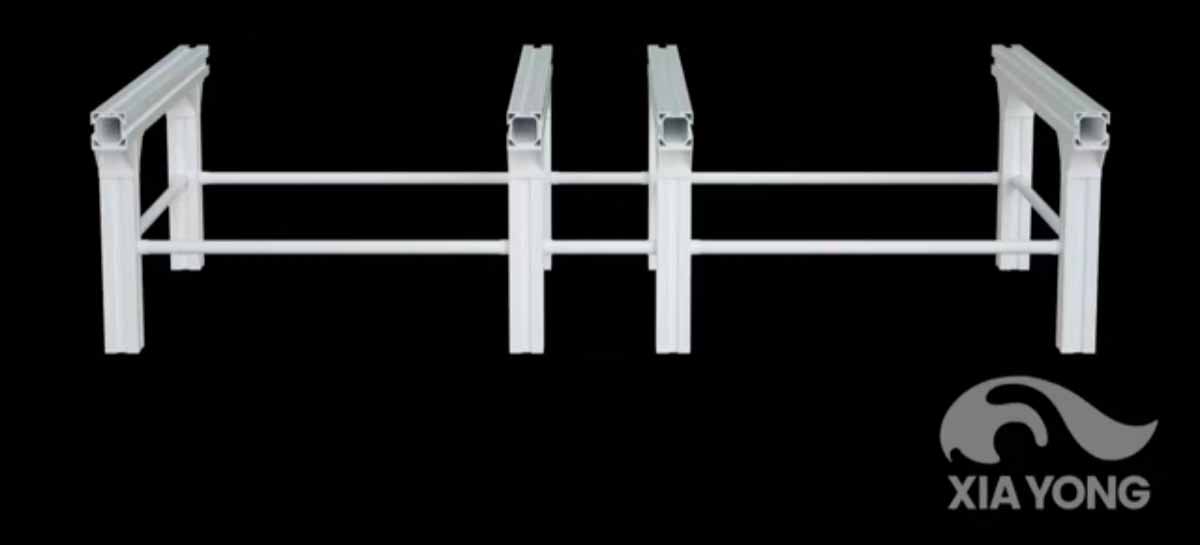

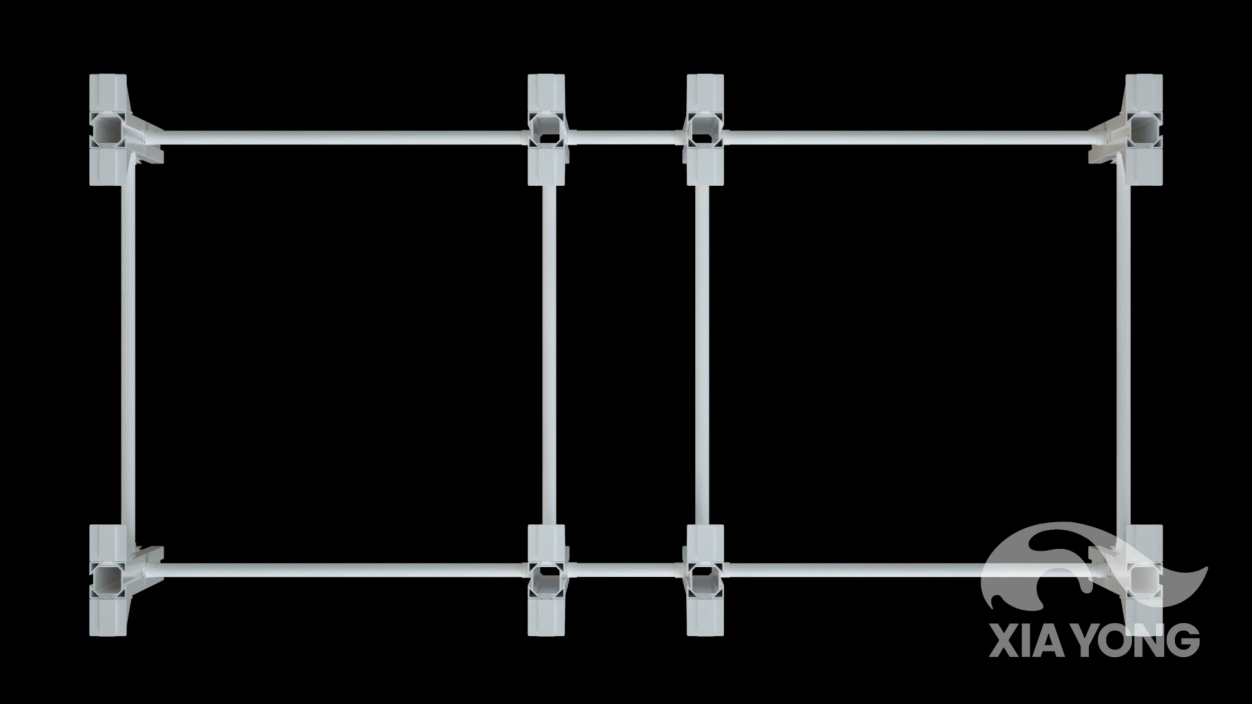

1.立柱横向与立柱纵向和横梁之间多种拼接方式的扣件结构：

工作原理：将立柱与立柱之间通过支撑杆进行连接无需采用螺丝紧固，由于螺丝长时间使用造成松动，使整体结构不稳，很容易倾斜，倒塌。本结构立柱相连接的设有支撑杆，支撑杆的两头连接端有专用T形凸块状圆套筒，立柱上带有的T形槽也可以实现与带有T形凸台的支撑杆和连接杆进行连接，支撑杆连接端两端对应设置拼装成想要拼装的产品及规格大小，立柱连接件上也设有梯形凸台可以通过螺丝连接专用三角连接件，立柱连接件上的T形凸台连接设置的T形槽型材连接件。实现与横梁三角卡扣连接件进行连接横梁型材连接件与支腿之间还有支腿连接件,上端有T形凸块与梯形槽型材连接件上的T形槽相连接。通过锁止 扣件、T形横梁材连接件、支腿和支撑杆可实现任意拼接，通过拼接也可实现产品规格大小 的拼接，不同产品的拼接，起到完美拼接，安全， 美观， 简单实用的好处。反复使用整体更加稳固，确保安装精度的同时整体结构无任何的晃动。

结构演示图：

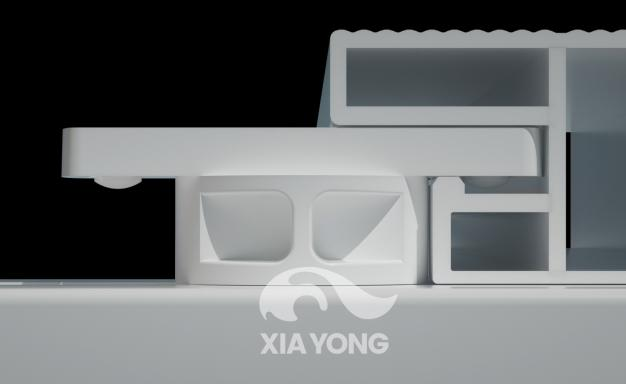

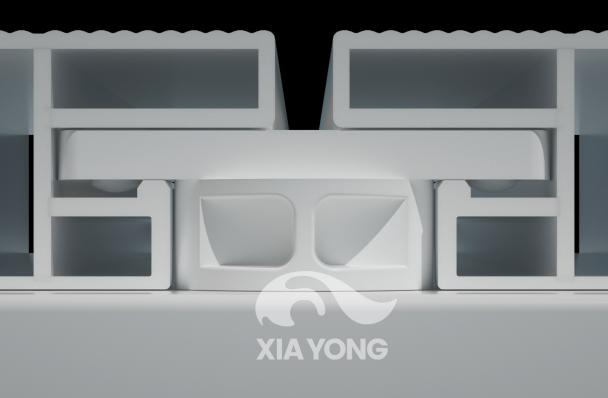

2. 垫层板与承重横梁的固定弹性连接锁扣及配合组件：

工作原理：拼装时将弹性小卡扣锁扣本体通过槽体穿入固定在横梁支架上，然后通过垫层拼接板移动，将拼接板的锁止腔体与锁止本体上端的弹性锁止球进行插扣连接，当弹性锁止球插扣拼接板上的锁止腔体的外侧限位柱体时，弹性锁止球压缩回弹至锁止本 体内部，当弹性锁止球通过锁止腔体的外侧限位柱体时弹性锁止球向外回弹至锁止腔体内实现锁扣连接，完成连接过程，整个过程操作简单，手工直接拼装完成。

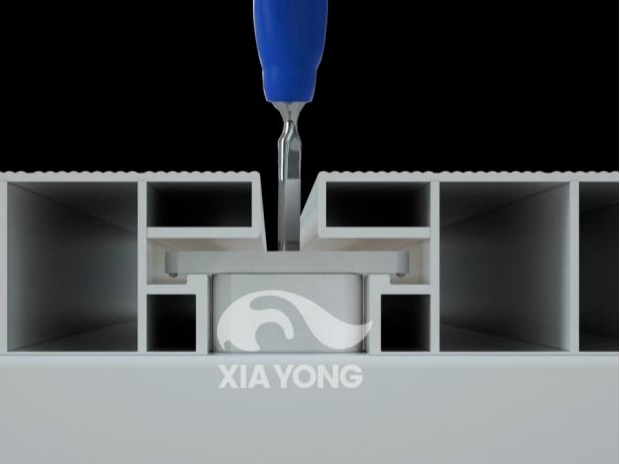

拆卸清污时利用一字刀工具将弹性小卡扣锁扣旋转转动90度。巧妙的旋转扣件，使得垫层面板与支架完全解脱了繁琐的螺丝连接，垫层面板可以拉开清污。完全解决了垫层底部清污时需要整体拆除垫层的模式。弹性小卡扣锁扣确保面板与面板间的间隙为8mm,保证了泳池水循环的流通性顺畅。

3.承重横梁与承重横梁之间的连接件:

工作原理：平护板对夹的设计与承重横梁整体间隙一致。采用316螺丝紧固巧妙的把每根横梁都紧紧地联系在一起，使整个承重横梁不但具有坚固的连接，而且具有一体的感觉。

结构演示图：

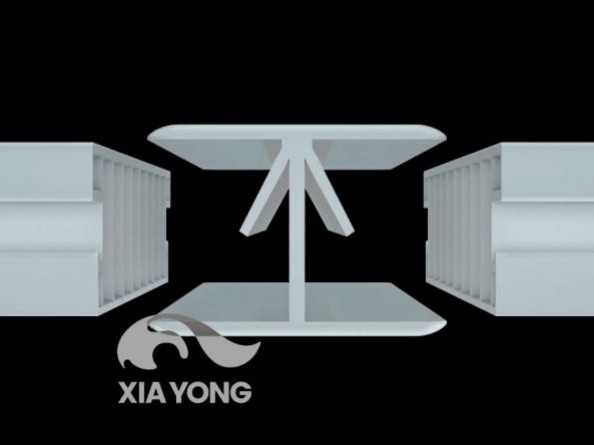

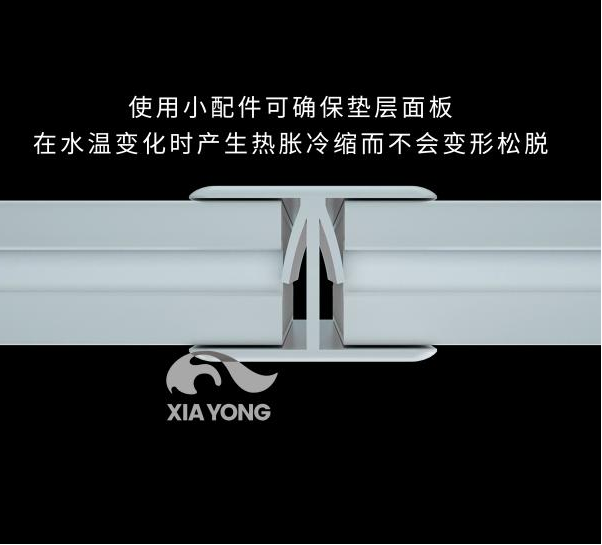

4.垫层板与板之间工字型护套结构连接件：

工作原理：通过滑槽安装的型材拼接板垫层移动，推动侧拼接板移动至上盖板和下盖板之间位置，然后推动顶至弹体A和弹体B使得弹体A和弹体B压缩生成张力紧固连接，上盖板和下盖板贴合拼接板的两个面进行限位固定完成，垫层在水下的拼装牢固性，稳定性，确保了垫层板在水温变化时产生热胀冷缩而不会变形松脱，弹性结构通过弹体A和弹体B可以实现水流循环通畅避免阻水的目的。弹体A和弹体B在热胀冷缩的情况下发生张力变化可以使得垫层板一直保持不松脱的状态稳固稳定，实现无明显凹凸的拼接，拼接紧固性好，上盖板与下盖板上设有倒角实现与拼接板面的紧密结合起到安全防护的作用没有凹凸棱角不易伤人，在极限压缩的时候连接处在牢固拼接的情况下具备缝隙具备循环水流的导水目的，有效解决了阻水的问题。

结构演示图：

5.垫层与安全护栏和池壁的连接

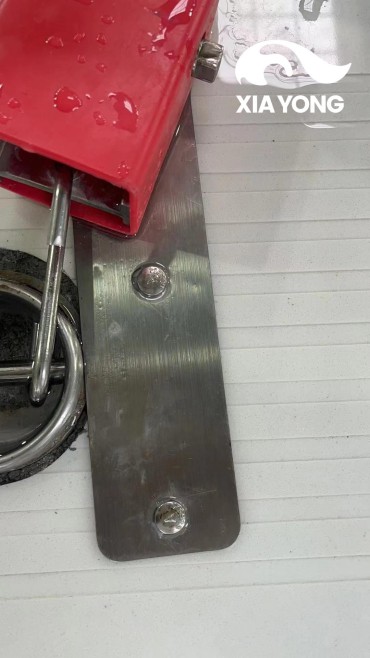

工作原理：护栏主柱连接件上也设有梯形凸台可以通过螺丝连接专用三角连接件，与实现与横梁三角卡扣连接件进行连接横梁型材连接件。护栏拉梁设有N个圆孔做栏杆固定位，圆管插入即可，操作简单。起到隔离深浅水区的安全防线。特别设计不锈钢Z型连接件，用来固定在横梁顶端与能池壁的接触，保护护栏不受外力的破坏；护栏移位。并且采用316#拉爆头部菱形状与地面的接触面较低不会割伤泳客的脚，防止安全事故的发生。

结构演示图：
